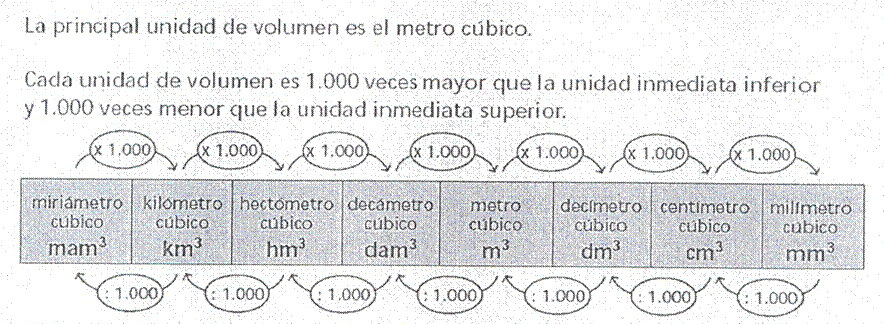

              EQUIVALENCIA ENTRE DISTINTAS UNIDADES DE VOLUMEN























volver









¿Cómo hacer una Cloración manual?
Método de cálculo y material necesario





Partiendo de un hipoclorito sódico, aplicaremos una sencilla fórmula para saber la cantidad mínima con la que deberíamos empezar el tratamiento de cloración.








Cantidad a aplicar=


( Concentración deseada (mg/l ó ppm) x cantidad de agua (m³) )




Riqueza del cloro que disponemos (g/l)







Demostrándolo con un ejemplo, se verá mejor:



Disponemos de una instalación de 30.000 litros de agua

Queremos hacer un tratamiento a 0,8 mg/l o ppm (partes por millón).

Disponemos para ello, de un cloro comercial de 150 g/l de concentración.



Aplicando la fórmula;





                                                                0,8 ppm · 30 m³

= 0,16 Litros = 160 ml




Cantidad a aplicar =

                                                                        150 g/l





Se añadirá 160 ml del cloro comercial que adquirimos para hacer el tratamiento a 0,8 ppm y para 30.000 l de agua.





En cuanto a las dosis y tiempos de actuación, son las que en principio, dicta la Normativa vigente. No obstante, en ocasiones, partimos de la cantidad matemática y llegamos a cantidades multiplicadas por dos e incluso por cinco de la cantidad inicial. Esto puede ser debido, entre otros, a estos factores;



Ø          Que la instalación esté muy sucia, con lo que el Hipoclorito reaccione con la suciedad (algas, bacterias, etc.), de forma que el Cloro que queda después de reaccionar sería mínimo (el cloro libre residual).



Ø          Que el cloro del que partimos, no esté en perfectas condiciones. El cloro es muy inestable si se somete a altas temperaturas, agitaciones e incluso a la luz solar. Deberemos por tanto, almacenarlo en el lugar indicado para ello y no exponerlo a temperaturas extremas.






TIEMPO DE CLORACIÓN MÍNIMA:



0,2 ppm de cloro libre residual durante 30 minutos





volver



CASO 1:



QUEREMOS UNA CLORACIÓN DE 2 ppm, EL DEPÓSITO DE LA FÁBRICA TIENE UN VOLUMEN DE 40.000 LITROS, LAS CONDUCCIONES DE TODA LA FÁBRICA SON UNOS 10 m³ . Y COMPRAMOS UNA GARRAFA DE UNA RIQUEZA  DE 180 g/L.



¿QUÉ VOLUMEN DEBEREMOS UTILIZAR DE NUESTRO ENVASE PARA REALIZAR CON ÉXITO LA CLORACIÓN?



SOLUCIÓN:





                                                               2 mg/l · 50 m³

= 0,55 Litros = 550 ml




Cantidad a aplicar =

                                                                       180 g/l




1 dm³ = 1 l

1 m³ = 1000 l



volver



CASO 2:



QUEREMOS UNA CLORACIÓN DE 5 ppm, HAY 4 DEPÓSITOS QUE TIENEN FORMA DE CILINDROS Y MIDEN CADA UNO DE ALTO 2 METROS Y DE RADIO 1 METRO. TENEMOS UN ENVASE DE UNA RIQUEZA  DE 100 g/L.



¿QUÉ VOLUMEN DEBEREMOS UTILIZAR DE NUESTRO ENVASE PARA REALIZAR CON ÉXITO LA CLORACIÓN?



SOLUCIÓN:

V = p · r² · h





V = 3,1416 · 1² · 2 =  6, 28 m³ /depósito

V depósitos = 6,28 ·  4 = 25,13 m³




                                                               5 mg/l · 25,13 m³

V =                                                         = 1,25 Litros = 1250 ml

                                                                       100 g/l



volver



¿Cómo hacer una Cloración automática?
 Utilizando una bomba de pulsos





TENEMOS UN DEPÓSITO QUE SE LLENA MEDIANTE UNA BOMBA QUE APORTA UN CAUDAL DE 60 LITROS POR MINUTO, ESTÁ CONECTADA A UNA BOMBA DE PULSOS, QUE AL 50%, EMITE 12 PULSOS/MIN Y EN CADA PULSO AÑADE 1,35 ml. DE CLORÓGENO. SI LA GARRAFA POSEE UNA CONCENTRACIÓN DE 150 g/l. DE CLORO ACTIVO.



¿QUE DILUCIÓN TENDRÍAS QUE HACER EN EL DEPÓSITO INTERMEDIO PARA DOSIFICAR 0,8 mg DE CLORO ACTIVO POR LITRO DE AGUA AL DEPÓSITO?





SOLUCIÓN:



12 pulsos / min  x  1,35 ml = 16,2 ml/min

16,2 ml/min  / 60 l/min = 0,27 ml / l dosificara la bomba de impulsos.



0,27 ml/l  tenemos y queremos tener:  0,8 mg/l de cloro activo

Por lo tanto, dividiendo: 0,8 mg/l  /  0,27 ml/l  = 2,96 mg/ml = 3mg/ml



                                                                                        1mg/ml  =  1 g/l



Por lo tanto necesitamos 3 g/l de cloro activo. Si tenemos una garrafa de clorógeno de concentración 150 g/ l de cloro activo, lo único que haremos será dividir 3 g/l  /  150 g/l = 0.02



Como el depósito es de 100 l;  0,02 x 100 l = 2 l de clorógeno original necesitamos para diluirlo en 100 l.
